Введение продукта
Плата Master Controller Bus VME (VCMI) является интерфейсом связи между контроллером и платами ввода/вывода, а также интерфейсом связи с сетью управления системой, известной как Ionet. VCMI также является мастером автобуса VME в управлении и стойках ввода -вывода и управляет идентификаторами для всех досок в стойке и связанных с ними терминальных плат.
Технические спецификации
|
Производство |
General Electric (GE) |
|
Модель |
IS200VCMIH2B IS200VCMIH1B |
| Номер части | IS215VCMIH2B IS215VCMIH1B |
|
Описание |
Плата Mark VI VME Master Controller (VCMI)
|
|
Источник |
США |
|
Измерение |
30*20*10 см |
|
Масса |
0. 35 кг |
Детали продукта
Плата интерфейса IS200VCMIH предназначена для установки в слоте один из центрального модуля управления.
Функции:
Контроль связи: как управляющий мастером шины, это внутренняя карта управления связи, которая управляет передачей данных шины VME, реализует синхронизацию работы между компонентами системы, позволяет вводимым/выводам карты в стойке или в других модулях управления или защиты, чтобы общаться друг с другом и играть ключевую роль в многокрашенных системах. Например, в тройной избыточной системе три карты VCMI устанавливаются в различных модулях управления, а данные обмениваются и проголосовали между картами и выполняются картой процессора.
Поддержка протокола: используйте IEEE 1588 Protocol Ionet для передачи данных межмодуль. Ionet - это специальный Ethernet, разработанный GE для компонентов и контроллеров ввода -вывода на картах серии Mark.
Индикация статуса: передняя панель имеет 9- последовательный порт, три разъема дина (Ionet1, Ionet2 и Ionet3), переключатель сброса и двадцать светодиодных индикаторов, которые можно использовать для просмотра и оценки рабочего состояния устройства.
Функции:
Контроль связи: как управляющий мастером шины, это внутренняя карта управления связи, которая управляет передачей данных шины VME, реализует синхронизацию работы между компонентами системы, позволяет вводимым/выводам карты в стойке или в других модулях управления или защиты, чтобы общаться друг с другом и играть ключевую роль в многокрашенных системах. Например, в тройной избыточной системе три карты VCMI устанавливаются в различных модулях управления, а данные обмениваются и проголосовали между картами и выполняются картой процессора.
Поддержка протокола: используйте IEEE 1588 Protocol Ionet для передачи данных межмодуль. Ionet - это специальный Ethernet, разработанный GE для компонентов и контроллеров ввода -вывода на картах серии Mark.
Индикация статуса: передняя панель имеет 9- последовательный порт, три разъема дина (Ionet1, Ionet2 и Ionet3), переключатель сброса и двадцать светодиодных индикаторов, которые можно использовать для просмотра и оценки рабочего состояния устройства.

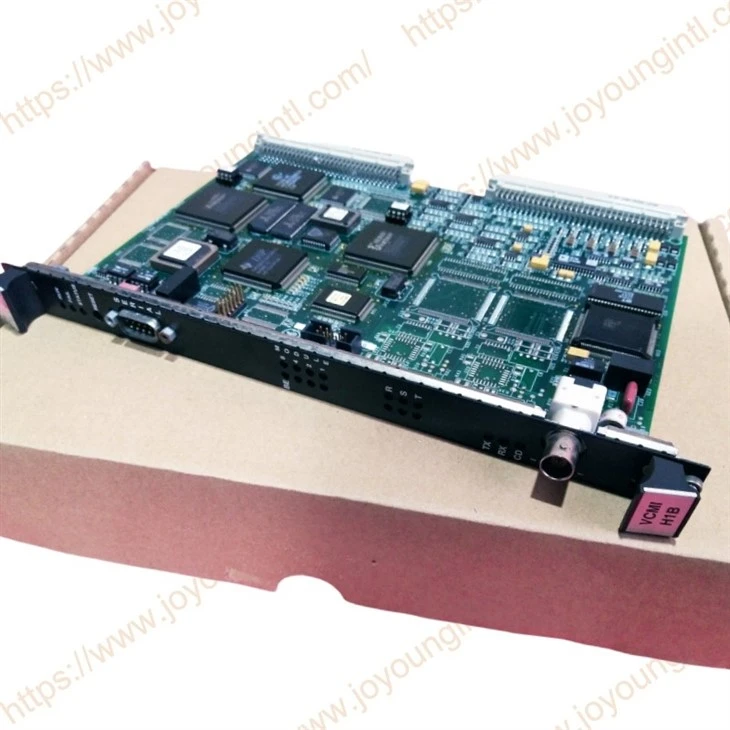

Две версии VCMI показаны на следующем рисунке:
Диагностика продукта:
Внутренняя +5 V, ± 12 В, ± 15 В и ± 28 В питания блоков питания контролируются и встревожены. Настройки тревоги настраиваются и обычно устанавливаются на уровне 3,5%, за исключением 28 В, которые установлены на 5,5%.
Диагностические сигналы из модуля распределения мощности (PDM), подключенных через J301, также контролируются. К ним относятся неисправность заземления и превышение/под напряжением на шине P125 V, два дифференциальных аналоговых входа ± 5 В постоянного тока, P28A и PCOM для схем внешнего монитора и цифровых входов.
