Введение продукта
PTQ-PDPMV1 — это модуль связи промышленной сети от ProSoft. Он в основном предназначен для реализации функции связи главной станции PROFIBUS DP (Master) в системах автоматизации. Этот модуль обычно используется для подключения полевых устройств со стандартными протоколами PROFIBUS DP (включая DPV0/V1) к контроллерам, обеспечивая высокую-скорость и стабильный обмен данными и функции диагностики. Он особенно подходит для использования в качестве интерфейсной карты PROFIBUS в системах программируемого контроллера (ПЛК) Schneider Electric Quantum/Unity.
Технические характеристики
|
Производство |
Прософт |
|
Модель |
PTQ-ПДПМВ1 |
|
Номер заказа |
PTQ-ПДПМВ1 |
|
Описание |
Модуль сетевого интерфейса |
|
Источник |
США |
|
Измерение |
40*32*9 см |
|
Масса |
1,2 кг |
Подробная информация о продукте
Компания ProSoft Technology была основана в 1980-х годах и известна производством решений для промышленной связи. Линейка продуктов компании включает более 400 модульных устройств, поддерживающих более 60 различных протоколов, что позволяет обеспечить бесперебойную связь между промышленным оборудованием. Например, его модули протоколов PROFIBUS, EtherNet/IP, Modbus, ControlNet и другие широко используются на различных платформах.
PTQ-PDPMV1 — один из продуктов серии ProTalk® компании ProSoft. Эта серия модулей обеспечивает бесшовную интеграцию с основными платформами контроллеров (такими как Schneider Electric и т. д.) и поддерживает мощные функции-диагностики на месте и расширения протокола.

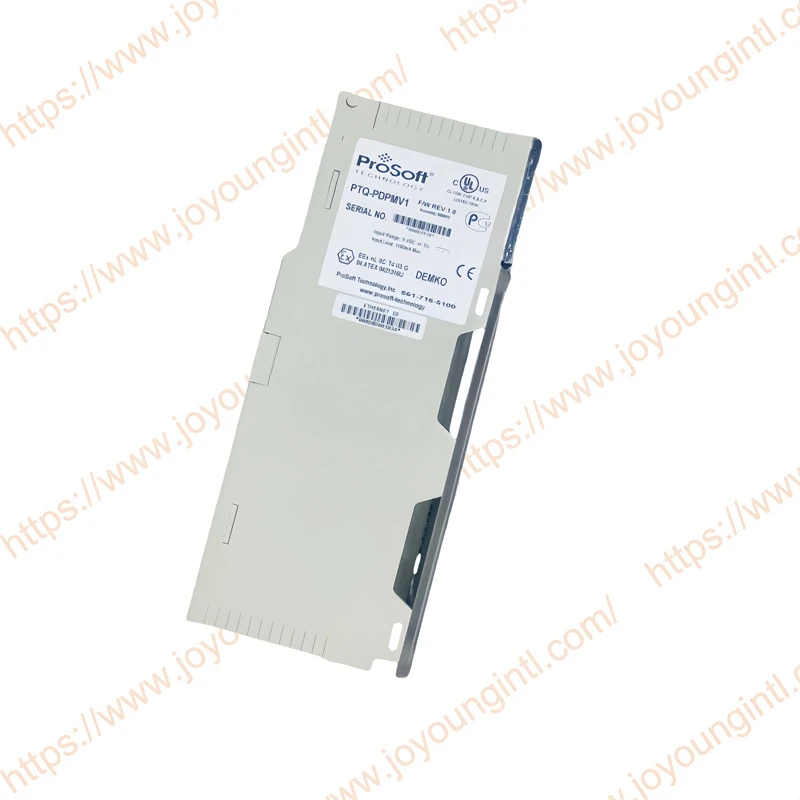

Интерфейс PROFIBUS PTQ-PDPMV1 RS-485 с 9-контактным гнездовым разъемом типа D и изолированной оптопарой.
Светодиодные индикаторы состояния главного устройства для работы, связи по сети и сохранения главного токена.
Простой--использование перетаскивания-и-интерфейса конфигурации Busview, настроенного с помощью программного обеспечения ProSoft Configuration Builder.
Основная функция PTQ-PDPMV1 — обеспечение связи с главной станцией PROFIBUS DP V1. Его основные особенности заключаются в следующем:
Поддержка протоколов DPV0 и DPV1: DPV1 (PROFIBUS DP версии 1) — это расширенная версия DPV0 с более высокой производительностью. Он поддерживает циклические данные ввода-вывода, не-периодическую (ациклическую) связь, сигналы тревоги и параметризованную конфигурацию, а также другие функции.
Используется в качестве ведущего модуля PROFIBUS: модуль можно подключить к сети, состоящей из более чем 100 ведомых устройств PROFIBUS (через повторители для расширения сети), что подходит для крупных полевых сетей.
В режиме DPV1 он поддерживает расширенные функции, такие как онлайн-конфигурация подчиненных станций, считывание диагностических данных, обработка сигналов тревоги и т. д., что улучшает обнаружение неисправностей и эффективность обслуживания.
Совместимость и поддержка программного обеспечения
PTQ-PDPMV1 поддерживает множество основных инструментов интеграции контроллеров и-методы отладки на месте:
Совместимость с платформой Schneider Quantum/Unity: ее можно легко интегрировать с программным обеспечением для программирования в контроллерах Schneider Electric, таких как Concept, Unity Pro и т. д.
настройка и онлайн-отладка: поддержка настройки и онлайн-мониторинг модуля через Ethernet или последовательный порт, что упрощает обслуживание-на месте.
Совместимость с FDT/DTM. Встроенное-программное обеспечение главной станции PROFIBUS FDT/DTM, которое позволяет управлять оборудованием и отлаживать параметры с помощью инструментов, поддерживающих платформу FDT (таких как PACTware, FieldCare и т. д.).
Программное обеспечение ProSoft Configuration Builder (PCB): предлагает интерфейс конфигурации перетаскивания-и- под названием Busview, позволяющий визуально создавать топологии сети PROFIBUS и отображать данные подчиненной станции.
Конфигурация и обслуживание продукта
Вопрос: Рекомендации по установке
О: Установите в ту же стойку или слот объединительной панели, что и главный контроллер, чтобы добиться наилучшей производительности связи объединительной платы. Убедитесь, что терминальные резисторы сетевых кабелей PROFIBUS настроены правильно.
Вопрос: Конфигурация программного обеспечения
О: Используйте ProSoft Configuration Builder, чтобы импортировать файл GSD устройства и построить сетевую структуру Busview. После завершения выделения адресов узлов станций и сопоставления регистров конфигурацию можно экспортировать и загрузить в энергонезависимую память модуля.
Вопрос: Диагностика на-сайте
О: Используйте светодиодные индикаторы модуля для просмотра диагностических данных-в режиме реального времени и отслеживания состояния и ошибок шины PROFIBUS.
Анализируйте коды ошибок и качество связи, комбинируя инструменты FDT/DTM.
Вопрос: Примечания для внимания
О: PTQ-PDPMV1 в основном применим к платформе Quantum/Unity. Возможно, потребуется подтверждение совместимости с другими системами.
Модуль в основном отвечает за связь с главной станцией PROFIBUS и не является стандартным модулем расширения ввода-вывода.
Процесс настройки требует глубокого понимания структуры сети PROFIBUS и семантики файлов GSD.
