ABB 3BSC690071R1 AI890 Аналоговый вход

ABB AI890 (3BSC690071R1) — это 8-канальный модуль аналогового ввода для систем 800xA, поддерживающий сигналы 4–20 мА и связь HART. Он отличается высокой точностью, надежной изоляцией и интеллектуальной диагностикой, что делает его пригодным для интеграции интеллектуальных приборов в таких отраслях, как нефтяная, химическая и энергетическая. Для использования требуется клеммная колодка TB890.

Модуль аналогового ввода AI890 имеет 8 каналов. Модуль включает в себя компоненты искрозащиты на каждом канале для подключения к технологическому оборудованию во взрывоопасных зонах без необходимости использования дополнительных внешних устройств.

Каждый канал может быть либо токовым входом, либо силовым и контролировать двухпроводной преобразователь процесса. Токовый вход предназначен для передатчиков с внешним питанием. Падение входного напряжения токового входа обычно составляет 3 В, включая PTC. Питание преобразователя для каждого канала может обеспечивать напряжение не менее 15 В при токе контура 20 мА для питания сертифицированных Ex- технологических датчиков и ограничивается значением 23 мА в условиях перегрузки. Все восемь каналов изолированы от ModuleBus и источника питания в одной группе. Питание входных каскадов преобразуется из напряжения 24 В на разъемах источника питания.

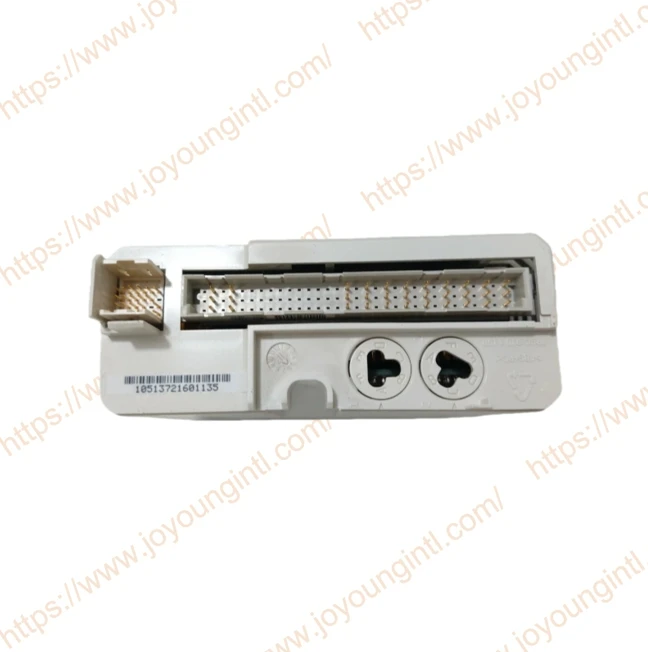

С этим модулем можно использовать TU890 и TU891 Compact MTU, что обеспечивает двух-проводное подключение к технологическим устройствам без дополнительных клемм. TU890 для взрывоопасных применений и TU 891 для не-взрывозащищенных применений.

Название продукта: Модуль аналогового ввода ABB AI890 (высокая плотность, с связью HART)

Семейство продуктов: Серия AC 800M I/O – для распределенных систем управления ABBability™ System 800xA

Тип продукта: 8-канальный модуль аналогового ввода (поддерживается протокол HART)

Совместимые системы:

Контроллер: серия ABB AC 800M (например, PM864, PM865)

Платформа РСУ: Система ABBability™ 800xA (версия 5.1 и выше)

Инженерные инструменты: Control Builder M (для настройки и интеграции с устройствами HART)

Модули интерфейса связи: CI854 (Profibus DP), CI864 (Modbus RTU), CI873 (PROFINET) и т. д.

Преимущества продукта:
Конструкция с высокой-плотностью: 8 каналов экономят место в стойке

Прозрачная передача HART: дополнительный шлюз не требуется; Данные HART передаются непосредственно в систему 800xA.

Сильная защита от-помех: подходит для суровых промышленных электромагнитных условий.

Диагностика Plug-and-Play: поддерживает обнаружение неисправностей в режиме онлайн, сокращая время простоя.
